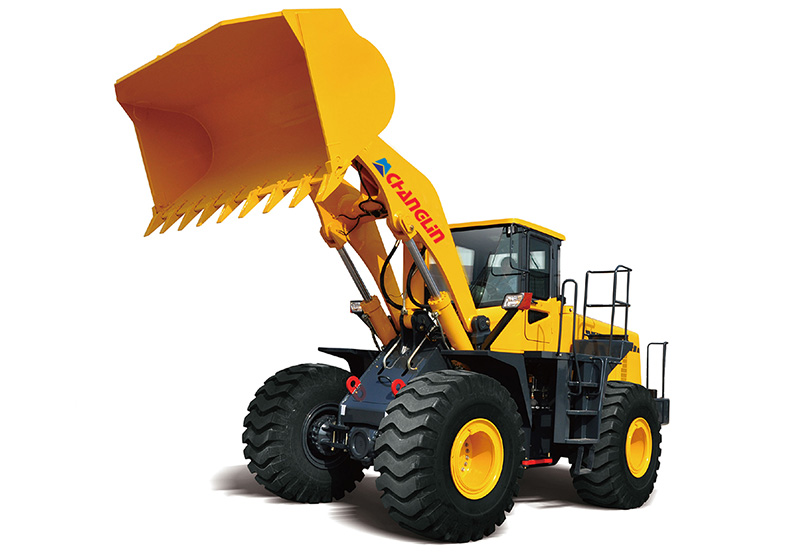

Pá carregadeira de rodas ZL75H
Pá carregadeira de rodas ZL75H

Pá carregadeira de rodas ZL75H

Description of Pá carregadeira de rodas ZL75H:

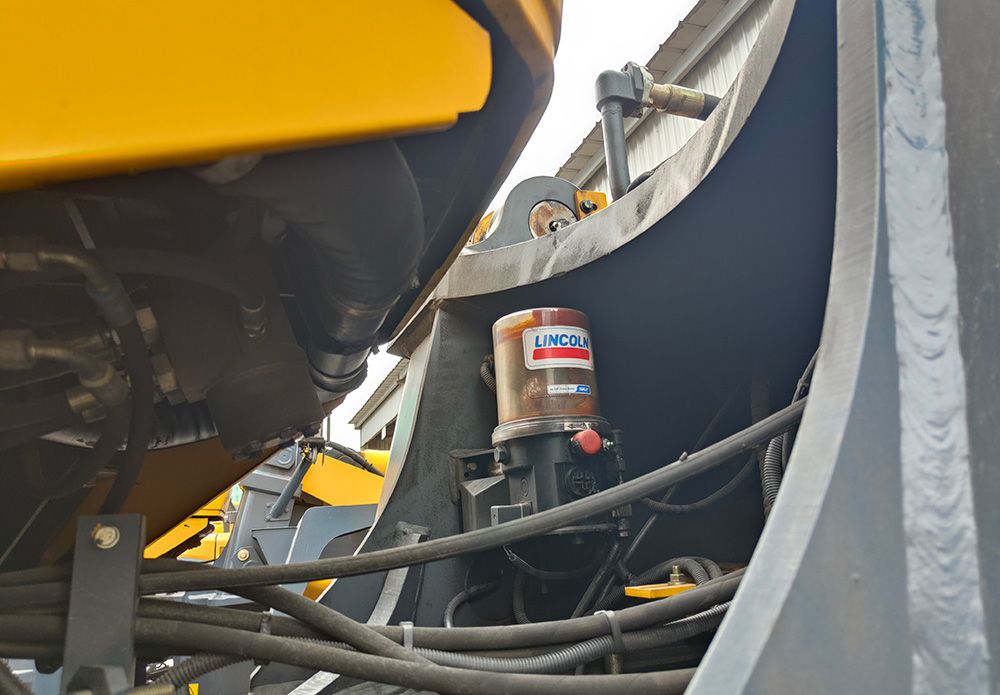

Pá carregadeira de rodas ZL75H também é um tipo de máquina de construção (equipamentos para construção). Esta Pá carregadeira de rodas ZL75H é equipada com o motor original Cummins, original ZF ipo de eixo com deslizamentos diferenciais limitados, e a combinação com o selo cilíndrico que obtém alta perfomance do selo e maior confiança., válvula de freio duplo & cano duplo de freio hidráulico e lubrificação central.
Características da Pá carregadeira de rodas ZL75H:
1. Interruptor KD permite melhor eficiência; operação fácil
2. Transmissão ZF confiável e torque conversor
3. Nivelamento automático do balde
4. Pode entregar a tração máxima em condições em mudança de tração
Aplicações daf Pá carregadeira de rodas ZL75H:
A Pá carregadeira de rodas ZL75H é um tipo de veículo de engenharia/máquina para construção) que é utilizado para escavar masteriais tipo asfalto, restos da demolição, sujeira, cascalho, minerais crus, rocha, areia, microplaquetas de madeira, etc. para outros lugares.
Especificações sobre a Pá carregadeira de rodas ZL75H:
Dimensões totais
1 Comprimento(com balde no chão) 8696(mm)
2 Largura(fora as rodas) 3099(mm)
3 Cumprimento do balde 3266(mm)
4 Altura(Até o topo da cabine) 3730(mm)
5 Base da roda 3400(mm)
6 Passo pneumático 2350(mm)
7 Afastamento mínimo do solo 495.5(mm)
Especificações Técnicas Principais
1 Avaliação da carga 7500(Kg)
2 Peso oeperacional 23500kg
3 Avaliação da capacidade do balde 4.2(m3)
4 Força maxima de saída 220KN
5 Força maxima do esboço 222 KN
6 Afastamento máximo da descarga 3220(mm)
7 Alcance da descarga 1275(mm)
8 Ângulo da descarga em Qualquer posição ≥450
9 Profund. da escavação (braço do balde na horizontal) 221(mm)
10 Alcance mínimo de giro
(1) Fora do Balde 7042(mm)
(2) Centro da roda traseira 6487(mm)
11 Estrutura do ângulo do pivô 38+10
12 Ângulo de oscilação do eixo traseiro +12o
13 Tempo de levantamento do balde 6.1(sec.)
14 Tempo de abaixamento do balde 3.8(sec.)
15 Tempo de descarga 1.9(sec.)
16 Velocidade da viagem (Km/h)
(1)1° engrenagem (adiante & reversa) 7.4
(2)2° engrenagem (adiante & reversa) 12.4
(3)3e engrenagem (adiante & reversa) 25.9
(4)4° engrenagem (adiante) 37
Motor a Diesel
1 Modelo Original Cummins M11-C290
2 Tipo Injeção direta. Turbocharged. Resfriamento à água
3 Avaliação da saída 216(Kw)
4 Inter-bore do cilindro/curso 125/147(mm)
5 Exaustão total do cilindro 10.8(L)
6 Modelo do motor de arranque 42MT400
7 Potência do motor de arranque 7.5(KW)
8 Voltagem do motor de arranque 24(V)
9 Avaliação da velocidade 2100(r/min.)
10 Torque Máximo 1329(N.m)
11 Tipo de Iniciação Elétrica
12 Espec. Consumo de combustível 198(g/Kw.h)
13 Espec. Consumo do óleo motor 1.0 (g/Kw.h)
14 Peso líquido 980(Kg)
Sistema de transmissão
1. Torque Conversor
1 Tipo 3-elementos estágio simples
2 Avaliação do Torque 2.985
3 Diâm. Máx. do trajeto do fluxo 370(mm)
4 Tipo de refrigeração Circulação da pressão de óleo
2. Caixa de engrenagem
1 Modelo ZF4WG308
2 Tipo deslocamento da pot., engrenagem de dente reto
3 Posição do desloc. da engrenagem engrenagens 4 adiante e 3 reversas
3. Eixo e pneu
1 Tipo de redutor principai Estágio simples
2 Rel. da engr. do redutor principal 4.777
3 Tipo de redutor final Estágio simples planetária
4 Rel. da Engr. Do redutor final Rel. da Engr. Do redutor final
Rel. da Engr. Do redutor final
Rel. da Engr. Do redutor final
Rel. da Engr. Do redutor final 		5.167
5 Avaliações totais 24.685
6 Tamanho do pneu 26.5-25 -20PR (L-3)
Dispositivo de trabalho e sistema hidráulico
1 Modelo da bomba de óleo 322-9529-157
2 Sistema de pressão 21(MPa)
3 Modelo de distribuição das válvulas 7130-B97(HUSCO)
4 Válvula prioritária 406-1044-1145(HUSCO)
5 (D*L)Dimensão do levantamento do cilindro Ф180*100*767(mm)
6 (D*L)Dimensão da inclinação do cilindro Ф210*110*555(mm)
Sistema de direção
1 Tipo Estrutura média articulada. Potêncial hidráulica completa
2 Modelo da bomba de direção 322-9114-008
3 Modelo do rediretor 150-1084
4 Sistema de pressão 17.5MPa
5 Dimensões do cilindo de direção Ф100*50*441(mm)
Sistema de freios
1 Tipo de freio Tipo de freio de multi-discos Válvula de freio dupla& canos duplos, freio hidráulico completo
2 Sistema de Pressão 15 (MPa)
2 Tipo de freio de emergência Alarme do freio de baixa pressão
3 Tipo de freio de estacionamento Freio de controle elétrico
Capacidade do óleo
1 Combustível(diesel) 423(L)
2 Óleo lubrificante do motor 32(L)
3 Óleo converses para caixa de engrenagem 38(L)
4 Óleo para sistema hidráulico 300(L)
5 Óleo para eixo dos motores(F/R) 70(L)+57(L)
Princípios de trabalho da Pá carregadeira de rodas ZL75H:
Na China, Changlin é líder na Produção de máquina de construção (equipamentos para construção), incluindo rolo compactador, motoniveladora e equipamentos para pavimentação, escavadeiras, mini carregadeiras, etc.
