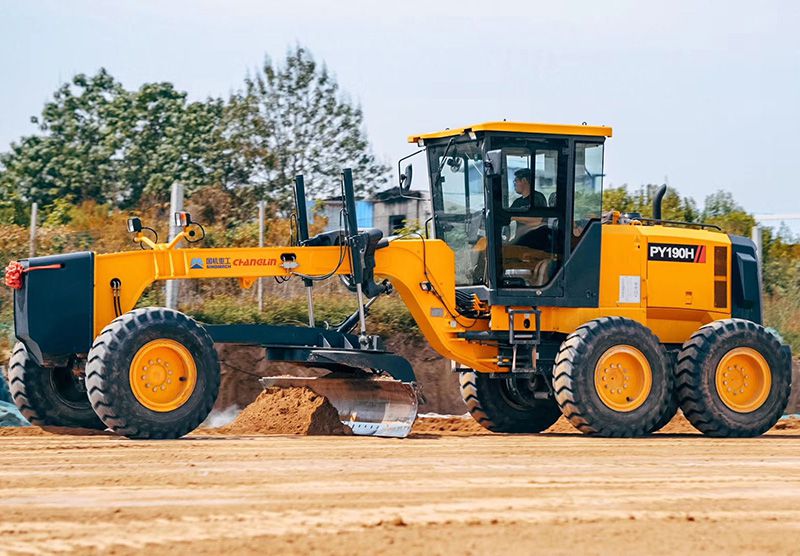

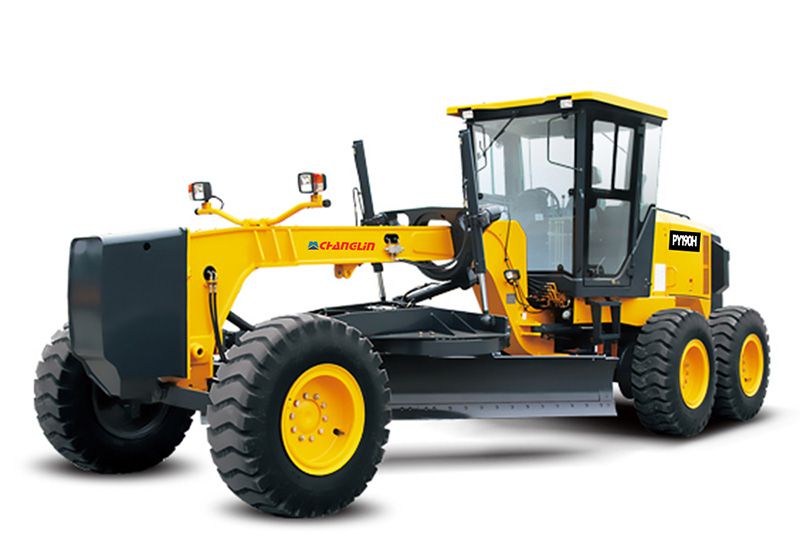

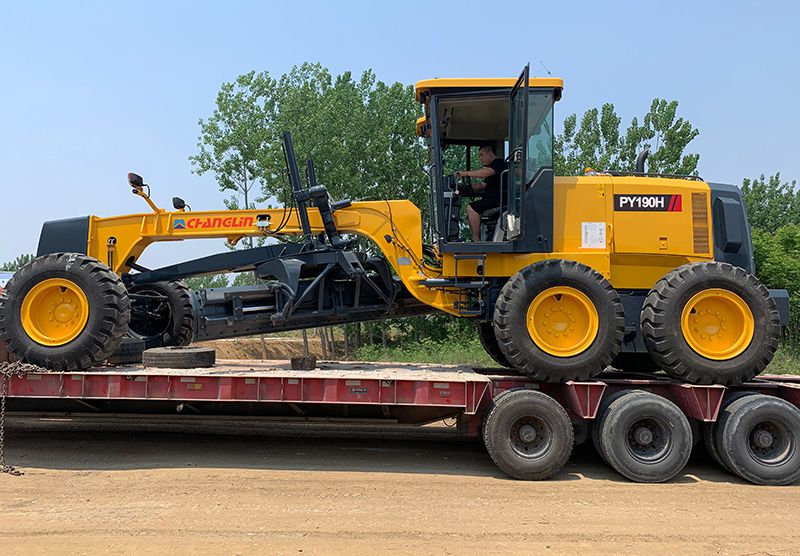

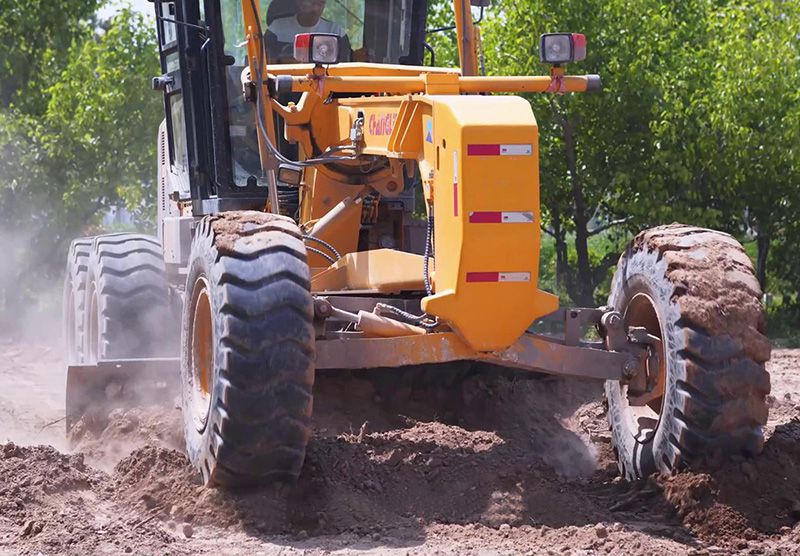

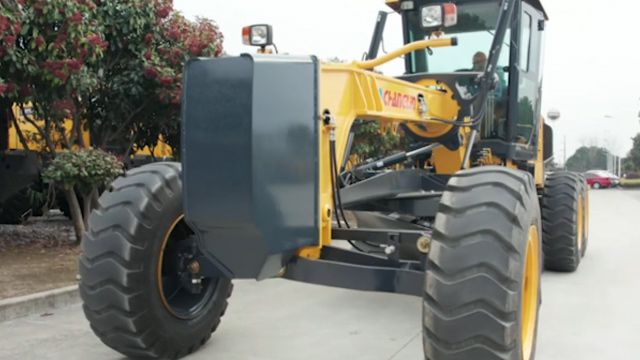

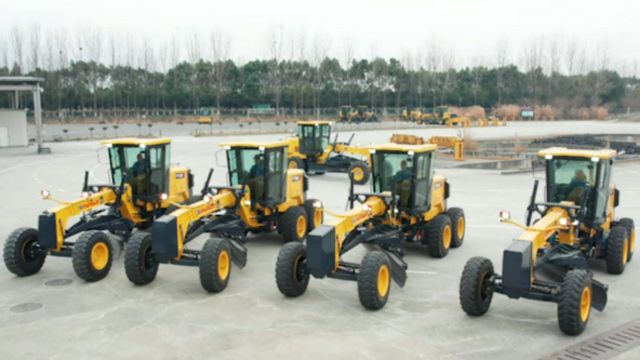

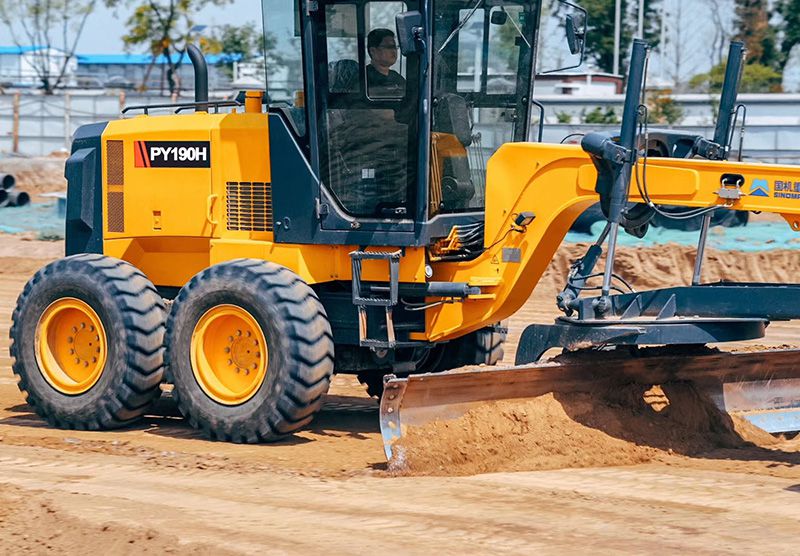

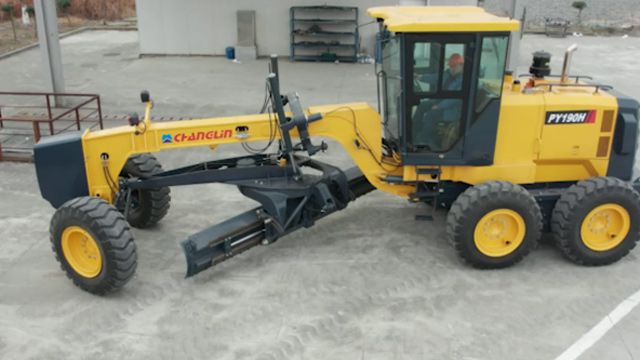

Motoniveladora PY190H
Motoniveladora PY190H

Motoniveladora PY190H

Descrição da Motoniveladora:
A motoniveladora, também chamada niveladora de estradas, uma lâmina, um mantedor, é um véiculo de engenharia ou um Equipamento para Construção (Máquina de Construção) com uma grande escavadora dianteira usada para criar uma superfície plana
Características da Motoniveladora PY190H:
1. Equipada com o motor confiável SDEC C6121 ou genuíno motor Cummins.
2. Potência de deslocamento T/M controlada por Sing-handle electro-hydraulic, 6 adiante & 3reversos deslocamentos tornam a operação mais rápida e eficiente.
3. cadeado hidráulico, auto lock/unlock NO-SPIN asseguram a estabilidade e potência da tração
4. O alocamento ideal da carga Axel fornece estabilidade excelente ao cortar superfícies duras
5. Sistema hidráulico útil que permite que cada parte seja utilizada por inteiro.
6. estrutura tipo-caixa e T/M avançado, que permite realizar trabalho pesado.
7. Um amplo sistema de trabalho é realizado através do sistema de suspensão da lâmina flexível e da estrutura articulada
Aplicações da Motoniveladora PY190H:
A motoniveladora PY190H é utilizada para criar superfícies planas em aeroportos ou construções de estradas pavimentadas.
É ideal para Veículos de engenharia/Equipamentos de Construção (Máquinas de construção), também pode ser utilizada em ranchos, fazendas e plantações
Especificações da Motoniveladora PY190H:
Dimensões totais
1 comprimento 9140mm
2 largura 2600mm
3 altura(até o topo da cab) 3370mm
4 Base da roda 6150mm
5 rodagem 2120(mm)
Especificações Técnicas Principais
1 Peso Operacional 15200kg
2 Cumprimento da lâmina 4268mm
3 Altura da lâmina 645mm
4 Largura da lâmina 18mm
5 Altura maxima do levantamento 450mm
6 Profundidade de nivelação máxima 535mm
7 Alcance mínimo de giro 7300mm
8 Estrutura do ângulo do pivô +260
9 Ângulo de giro máximo (roda frontal) +490
10 Ângulo de oscilação do eixo frontal 32o
11 Afastamento à terra do centro do eixo dianteiro 610mm
12 Velocidade de viagem(Km/h),6 adiante y 3 reversos
(1) Ⅰ engrenagem adiante 6.5
(2) Ⅱ engrenagem adiante 11.4
(3) Ⅲ engrenagem adiante 14.6
(4) Ⅳ engrenagem adiante 24.8
(5) Ⅴengrenagem adiante 30
(6) Ⅵ engrenagem adiante 49.2
(7) Ⅰ engrenagem reversa 6.5
(8) Ⅱengrenagem reversa 14.6
(9) Ⅲ engrenagem reversa 30
Motor a Diesel
1 Model Motor Cummins 6CTAA8.3-C185 (TIER2) Motor ShangChai C6121
2 Tipo Injeção direta. Turbocharged. Resfriamento à água
3 Avaliação da saída 138 kW 143(kW)
4 Inter-bore do cilindro/curso 114/135 (mm) 121/152 (mm)
5 Exaustão total do cilindro 8.3(L) 10.48(L)
6 Potência do motor de arranque 3.7(KW) 7.5(KW)
7 Voltagem do motor de arranque 24(V) 24(V)
8 Avaliação da velocidade 2200(r/min) 2200(r/min.)
9 Torque Máximo 857(N.M) 748±6%(N.m)/(1400r/min)
10 Tipo de Iniciação Elétrica Elétrica
11 Espec. Consumo de combustível 211(g/Kw.h) 230±5%(g/Kw.h)
12 Peso líquido 617(kg) 960(kg)
Sistema de transmissão
1.Torque Conversor
1 Modelo WG180 (tecnologia ZF)
2 Tipo 3-elementos.estágio simples
3 Avaliação do Torque 2.52
4 Sistema de refrigeração Circulação de pressão a óleo
2.Caso de transmissão
1 Modelo WG180 (tecnologia ZF)
2 Tipo Deslocamento a força, Alavanca de deslocamento simples,Dispositivo de deslocamento natural trancado
3 Pos. do desl. engrenagem Engrenagens 6 adiante and 3 reversas
3. Eixo e Pneu
1 Type of main reducer engrenagem cônica espiral, estágio simples
2 Avaliação do redutor principal da engrenagem 3.583
3 Tipo de redutor final Estágio único chain-drive
4 Avaliação do redutor final da engrenagem 3.75
5 Avaliação da engrenagem 13.436
6 Tandem drive Rolo de correntes duplo
7 Tamanho do pneu 17.5-25-12PR
Dispositivo de trabalho do sistema hidráulico
1 Modelo da bomba de óleo (incluindo bomba de direção) CBGj2045/1025
2 Sistema de pressão 175(kgf/cm2)
3 Modelo de distribuição de válvulas HUSCO5000-D
4 Checagem da válvula hidráulica KAYABA technology
5 Modelo do motor a óleo EATON, JS-130
Sistema de direção
1 Tipo Deflexão dianteira do pneu
2 Modelo de engrenagem de direção BZZ1-E160B/ FKA-153022
3 Sistema de pressão 15MPa
Sistema de freios
1 Tipo de freio Hidráulico e freio de expansão
2 Pressão do óleo 120(kgf/cm2)
3 Tipo de frio do estacionamento Freio mecânico e expansão interna
Tamanho do cilindro
1 Cilindro da direção da roda frontal Tipo Pistão Ativo Duplo
No-bore X rod X stroke 2－Ф50*35*320(mm)
2 Cilindro de inclinação da roda dianteira Tipo Pistão Ativo Duplo
No-bore X rod X stroke 1－Ф80*40*160(mm)
3 Cilindro de levantamento da lâmina Tipo Pistão Ativo Duplo
No-bore X rod X stroke 2－Ф80*50*1045(mm)
4 Potência da inclinação do cilindro Tipo Pistão Ativo Duplo
No-bore X rod X stroke 1－Ф80*40*300(mm)
5 Cilindro de giro da dobradiça Tipo Pistão Ativo Duplo
No-curso X rod X furo 2－Ф90*50*370(mm)
6 Cilindro do deslocamento da barra de acoplamento Tipo Pistão Ativo Duplo
No- curso X rod X furo 1－Ф80*45*450(mm)
7 Cilindro do deslocamento na lateral da lâmina Tipo Pistão Ativo Duplo
No- curso X rod X furo 2－Ф80*50*1250(mm)
8 Cilindro Scarifier Tipo Pistão Ativo Duplo
No- curso X rod X furo 1－Ф90*50*300(mm)
9 Cilindro da lâmina frontal Tipo Pistão Ativo Duplo
No- curso X rod X furo 1－Ф90*45*400(mm)
10 Cilindro Ripper Tipo Pistão Ativo Duplo
No- curso X rod X furo 1－Ф100*50*635(mm)
Capacidade do óleo
1 Combustível(diesel) 350L
2 Óleo lubrificante do motor 27L
3 Óleo para conversão e caixa de engrenagem 45L
4 Óleo para sistema hidráulico 70L
5 Óleo para condução do eixo traseiro 18L
6 Caixa de Tandem 84L
Princípios de trabalho da Motoniveladora:
Alta qualidade de nossas Máquinas para Construção, Equipamentos de Construção e Veículos de engenharia produzidos por Changlin, que inclui pá carregadeira de roda, rolo compactador, motoniveladora e equipamentos para pavimentação, escavadeiras, mini carregadeiras, etc. e outras Máquinas para Construção, Equipamentos de Construção e Veículos de engenharia.
